一、公司简介
西安卓越环保技术有限公司是一家具有研发,制造,销售,产学研三位一体的高新技术环境治理公司。主营业务包括:1.工业粉尘脱硫脱硝专业治理; 2.生活污水,工业污水治理以及雨水的回收利用;3.有机废气(VOC)的综合治理。公司具备技术研发,市场开发,设备及原料生产,总承包建设,系统集成为一体的项目服务能力。
公司注册资金5000万元,总部在国家级西咸新区沣东新城统筹科技资源改革示范基地协同创新港。
公司以西安交通大学为技术依托,并与上海交通大学,上海同济大学,中国环境科学研究院建立良好的合作关系,目前拥有国家级发明专利18项,实用型专利8项。公司研发队伍拥有博士生导师1名,博士及在职研究生7名。公司目前下辖三个事业部:1.水处理事业部(其中国家级水处理研发专家及高级工程师3人)。2.工业VOC废气处理事业部(博士2人,工程师5人)3.工业除尘脱硫脱硝治理事业部(博士生导师1名,博士生2名)。特别是公司拥有自主知识产权的《湿式多管电除尘装置》已经成功实现成果转化。装过此装置处理过的锅炉烟尘排放最高能达到小于5mg/Nm3是国内能提供高标准工业除尘解决方案不多的厂家之一。公司以科技为先导,以人才为基础,始终不渝的坚持科学,严谨,务实的工作态度,遵循“诚信为本,互助共赢”的经营理念,真诚期待能与各界的力量合作,共同致力于中国空气和水质量的加快改善,为世界环境保护做出贡献。
二、概况
随着我国对外开放的不断深入,我国旅游业及房地产业蓬勃发展,高级宾馆及别墅小区拔地而起,而高级宾馆及别墅小区往往又远离城市污水处理厂,给集中处理生活污水带来不便。为了保护环境,造福子孙后代,由陕西环泰环保工程有限责任公司结合国内外先进技术,成功研制了ZYWS系列污水处理一体化设备。该设备采用世界上先进的生物处理工艺,集去除BOD5、COD、NH3-N于一身,是目前最高效的污水处理设备。它被广泛的应用于高级宾馆、别墅小区及居民住宅小区的生活污水处理,替代了去除率很低,处理后出水不能达到国家综合排放标准的化粪池。经过实地应用表明,ZYWS系列污水处理设备是一种处理效果十分理想且管理方便的设备。
三、工作原理
ZYWS系列污水处理设备去除有机污染物及氨氮主要依赖于设备中的AO生物处理工艺。其中工作原理是:在A级池,由于污水有机物浓度很高,微生物处于缺气状态,此时微生物为兼性微生物,它们将污水中的有机氨转化分解为NH3-N,同时利用有机碳作为电子供体,将NO2ˉ-N、NO3ˉ-N转化为N2,而且还利用部分有机碳源和NH3-N合成新的细胞物质。所以A级池不仅具有一定的有机物去除功能,而且减轻了后续好氧池的有机负荷,以利于硝化作用的进行,并且依靠原水中存在的较高浓度有机物,完成反硝化作用,最终消除氮的富营养化污染。在O级池,由于有机物浓度已大幅度降低,但仍有一定量的有机物及较高的NH3-N存在。为了使有机物得到进一步氧化分解,同时在碳化作用处于完成情况下硝化作用能顺利进行,在O级设置有机负荷较低的好氧生物接触氧化池。在O级池是主要存在好氧微生物及处氧型细菌(硝化菌)。其中好氧微生物将有机物分解成CO2和H2O;自养型细菌(硝化菌)利用有机物分解产生的无机碳或空气中的CO2作为营养源,将污水中的NH3ˉ-N转化成N2ˉ-ON、N3ˉ-ON、O级池的出水部分回流到A级池,为A级池提供电子受体,通过反硝化作用最终消除氮污染。
四、环境及工作条件
1)环境温度:-5℃--40℃;
2)相对湿度:<95%(20℃);
3)介质温度:<40℃,pH值在5-10范围内;
4)电源电压:380V±10%;
5)设备运行地点应无导电或爆炸性尘埃,无腐蚀性物质或破坏绝缘的气体或蒸汽;
6)压力范围:0—0.1MPa;
7)流量范围:0—300m3/d

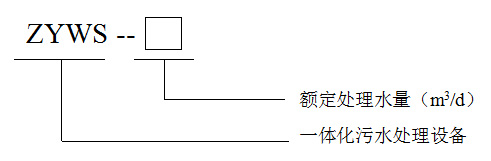

五、型号意义
六、适用范围
1、医院、矿山、工厂 、宾馆、部队、旅游点、风景区、疗养院、学校、住宅小区、别墅小区等生活污水的处理。
2、水产加工场、牲畜加工厂、鲜奶加工厂等到类似生活污水的生产废水的处理等。
3、车站、飞机场、海港码头和船舶等。
4、与生活污水类似的各种有机废水。

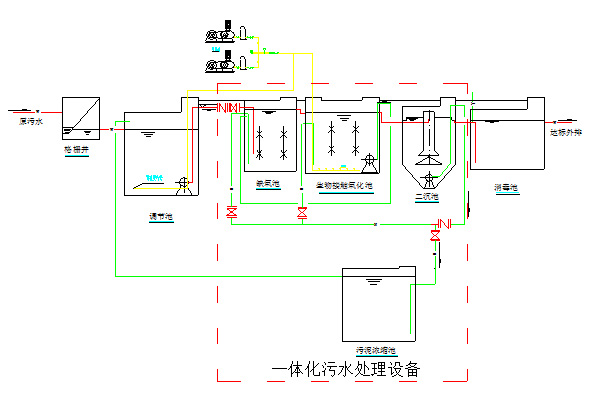

七、工艺流程

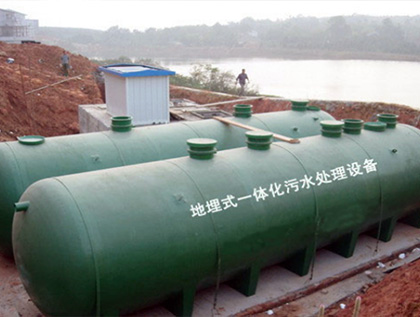

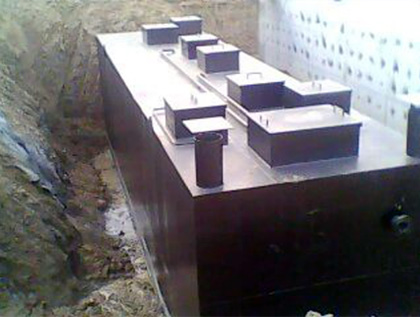

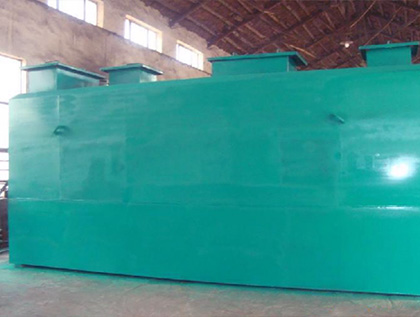

八、设备图片
九、工艺流程说明
本设备采用的主要工艺为生物膜法:缺氧----好氧(A/0)处理工艺。A/O即缺氧+好氧生物接触氧化法是一种成熟的生物处理工艺,具有容积负荷高、生物降解速度快、占地面积小、基建投资和运行费用低等优点,可替代原有城市污水处理采用的普通活性污泥法,特别适用于中、高浓度工业废水的处理,且投资省、占地少、处理效率高。该工艺采用生物接触氧化和沉淀相结合的方法,工艺成熟、可靠。设备中沉淀污泥,一部分污泥中由于溶解氧的作用进一步得到氧化分解,一部分气提至沉砂沉淀池内,系统污泥只需定期在沉砂沉淀池中抽吸。系统中风机、潜污泵等主要控制设备的工作程序输进PLC机,达到自动工作,以减少操作工作量,并可减少不必要的人为损坏。
一体化污水处理设备包括水解池、接触氧化池、二沉池、清水消毒池、污泥池、污泥回流泵、风机、加药消毒装置、设备间等结构组成。
1、水解池
在水解池内设置弹性填料,用于拦截污水中的细小悬浮物,并去除一部分有机物。该水解池经回流后的硝化液在此得到反硝化脱氮,提高了污水中氨氮的去除率。经缺氧处理后的污水进入生物接触氧化池。污水在水解池内的停留时间为3—6小时,通过间歇式给氧,有效进行酸化、消化、反消化作用,使有机污染物逐渐转化为无机物而被降解去除。该池设有人孔及钢制扶梯,便于操作维修。
2、接触氧化池
原污水中大部分有机物在此得到降解和净化,好氧菌以填料为载体,利用污水中的有机物为食料,将污水中的有机物分解成无机盐类,从而达到净化目的。好氧菌的生存,必须有足够的氧气,即污水中有足够的溶解氧,以达到生化处理的目的。好氧池空气由风机提供,池内采用新型半软性生物填料,该填料表面积比大,使用寿命长,易挂膜,耐腐蚀,池底采用微孔曝气器,使溶解氧的转移率高,同时有重量轻,不老化,不易堵塞,使用寿命长等优点。污水在反应池内的停留时间为5—8小时。
接触氧化池内的两大配件:

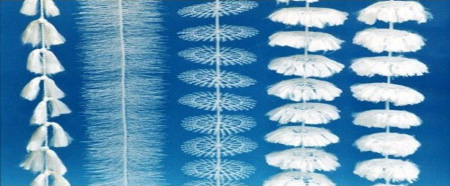

填料:本工艺采用新型立体弹性填料,层密集型高效生化填料,该填料具有比表面积大、使用寿命长、易挂膜、耐腐蚀等优点。同时该填料具有一定的刚度,能对污水中的气泡作多层次的切割,使溶解氧效率增高,再则填料与填料之间不易结团,避免了氧化池的堵塞。

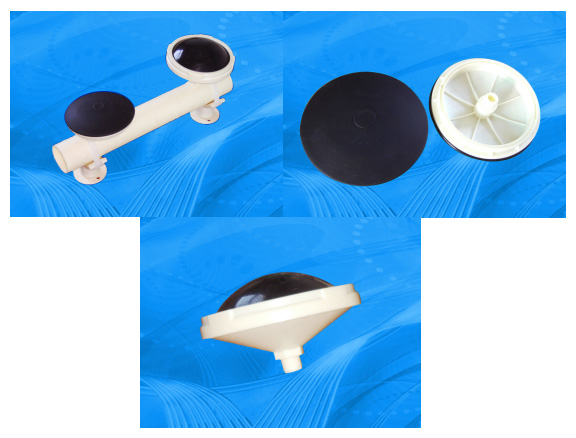

曝气器:本工艺采用微孔曝气器,其溶解氧转移率比其它曝气器高,最大特点是不老化、重量轻、使用寿命长,同时具有耐腐蚀、不易堵塞等优点。
3、沉淀池
污水经过生物接触氧化池处理后出水自流进入二沉池,以进一步沉淀去除脱落的生物膜和部份有机及无机小颗粒,沉淀池是根据重力作用的原理,当含有悬浮物的污水从下往上流动时,由重力作用,将物质沉淀下来。经过二沉池沉淀后的出水更清澈透明。二沉池为竖流式沉淀池,采用污泥泵定期将污泥提至污泥消化池内。经过沉淀后的处理水进入后续处理设备。污水在反应池内的停留时间为1.5—2.0小时。
4、清水消毒池
储存部分沉淀后的污水。在医院污水中污水经沉淀后,由于病毒及大肠杆菌指标仍末达到排放标准,为了消灭病毒及大肠杆菌,投加消毒剂进行消毒处理,采用折板形式依靠自身重力,直接排放附近市政管道,综合性医院污水在反应池内的停留时间大于1.2小时,传染病类医院停留时间大于1.5小时。
5、污泥池
沉淀池所排放剩余污泥在池中进行好氧消化稳定处理,以减少污泥的体积和提高污泥的稳定性。好氧消化后的污泥量较少,定期联系由环卫部门抽泥车清除外运或进行污泥脱水处理外运。上清液采用上清液回流至调节池。
6、风机
用于接触氧化池供气、调节池预曝气及污泥消化池的好氧消化处理等。
7、设备间、操作间
电控柜均需设置在地面建筑内,建议布置在污水处理主体构筑物旁的水处理间,以利于日常操作管理和设备维护。
8、防腐措施
本工艺中,主体设备材质为钢结构,均作深度防腐,或采用不锈钢材质。所有连接管道、管件等采用PVC材质,能耐酸、碱、盐的腐蚀。
十、产品特点
1、设计新颖、结构合理、性能优越、投资少、运行费用低
组合化程度高,将生物氧化、机械充氧及高效沉淀等功能有机组合为一体。高效沉淀工艺能使固液分离将废水中的悬浮物、胶体物质、生物单元脱落的生物膜与净化的水分开,通过简单的三级处理即可直接回用,最大限度的降低了污水和污泥的处理成本,达到节能环保的目的。
2、占地面积小,容积利用率高
由于组合科学,容积利用率高,设备体积小,占地面积小。可埋入地下,不占地表面积,不需盖房,不用采暖保温。也可放置在地上或半地上,设备外表美观大方。
3、工艺稳定、处理水质好而稳定
ZYWS系列一体化污水处理设备中的生物处理单元采用生物接触氧化法,在水解及好氧区均采用了新型的立体弹性填料,它具有实际比表面积大,微生物挂膜方便,在同样有机负荷条件下比其它填料对有机物的去除率高,能提高空气中的氧气在水中的利用率,处理效果优于传统的活性污泥法。并且它比传统的活性污泥法所需面积小,对进水水质的适应性强,耐冲击负荷性能好,出水水质稳定,不会产生污泥膨胀,产泥量少,排泥周期长。出水水质达到国家一级排放标准(GB8978-2002一级标准)。
4、对于不同原水适应性强
整套设备在运行上有较大的灵活性和调节的余地,能适应不同水质、水量的变化。
5、操作简单、自动化程度高

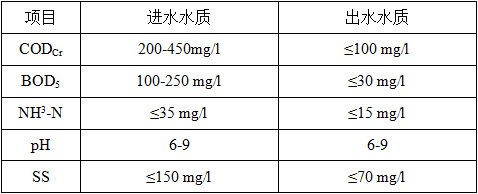

ZYWS系列一体化污水处理设备进出水水质对比表

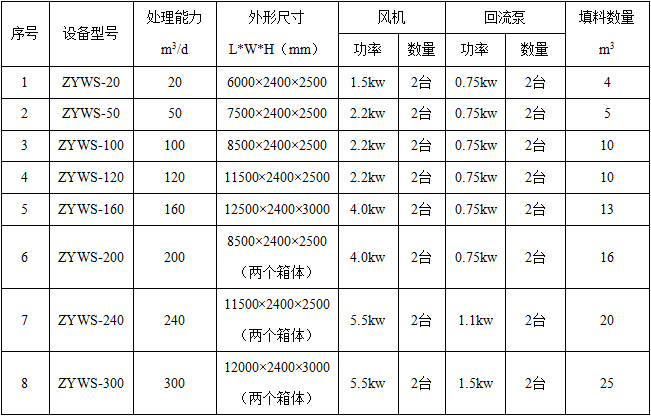

ZYWS系列一体化污水处理设备性能参数表
注:1、一体化设备不包含调节池、污泥池,如需要,订货时请注明;
2、表中水池尺寸不包含设备间,20~300m3/d一体化设备为钢板结构;
3、当设计流量不在本设备选型参数表时,我公司可进行非标设计,标注单位以mm。
4、消毒设备采用氯片消毒或者二氧化氯消毒的方法,根据业主方要求及水量而定。
十一、ZYWS系列一体化污水处理设备的选用
1、先必须清楚污水的性质,进水水质、水量及要求达到的处理效果和标准。处理特种工业废水、污水的pH必须控制在6.8—9.0,污水中不得有妨碍微生物生长的过量元素,同时必须对其可生化性进行评估,且工程必须在进行小试或中试试验后方可立项。
2、调节池由用户提供或构筑,一般为混凝土池体,调节池的容量必须根据排水周期、生产工艺等因素来确定,一般调节池的容量为处理水量的4—10倍。
3、设备的结构可以设计为一体化或者分体式两种形式,可以根据用户需要放置在地面上或者埋在地面下。小型设备由工厂预制,现场安装调试即可;大型设备现场施工、调试等。
4、该设备在寒冷地区,必须有防冻处理措施,以保证设备的正常运行。
十二、ZYWS系列一体化污水处理设备动力设备运行控制
污水处理设备自进水至出水采用PLC全自动控制。具体控制内容如下:
(1)污水调节池设置液位控制装置,高液位自动运行;低液位停泵。
(2)风机采用交替运行,不间断供气。两台风机可按要求设定自动切换间隔时间。
(3) 污水处理站建议采用双电源供电。处理工艺主要机泵均交替使用,互用互备,以达到保证正常运行的目的。
(4) 各类电器设备的启动、关闭和切换均由可编程序控制器自动按程序实行联动,同时在控制柜的面板上设有自动、手动转换开关,必要时可切换成手动控制。
(5)各类电器设备均设置电路短路和过载体装置,同时设置指示灯,显示各电器设备的工作状态。
十三、ZYWS系列一体化污水处理设备安装、调试、维护
1、安装:本设备有两种安装方式。一种是安装在地面上,一种是安装在地面下。根据安装图与基础图,设备混凝土地板垫层厚度不小于100mm,基础内设置直径为6mm钢筋加强,预埋件与钢筋焊接在一起地板大小规格与平面安装图相同。基础制作室,应根据地质部门的土质报告数据进行,以防基础不规则沉降。基础必须平整,平均承压7000kg/m2以上。
设备根据安装图就位,方正后底部与基础上的预埋件焊接牢固,防止箱体不规则起伏。
2、调试:污水泵按额定流量将污水抽入设备,同时启动风机曝气,水解池和生物接触氧化池安放弹性填料,观察填料上的情况,当上面长出橙黄色或橙黑色的一层膜时即说明已经培养好生物膜。南方地区一般最少需要7—15天,北方根据气温确定。如果是工业废水。首先用贫瘠水接种,培养好生物膜后再逐渐进入工业废水进行生物驯化。
3、维护保养:本设备必须定期保养,主要是易损部件风机和水泵,风机转向不能反向,如进污水必须清理并更换机油后才能使用。风机启动前空气阀门必须打开,风机运行10000小时保养一次;水泵运行5000-8000小时保养一次;其他部分根据设计维护手册进行保养。
