干式除尘器

点击量：2288 发布日期：2016-04-18

干式除尘器不需要用水作为除尘介质，占所有除尘系统的90%以上。
干式除尘器特点：使用范围广，大多数除尘对象都可以使用干式除尘器，特别是对于大型集中除尘系统而言；粉尘排出的状态为干粉状，有利于集中处理和综合利用。其缺点是：不能去除气体中的有毒、有害成分；处理不当时容易造成二次扬尘。
需要注意的是：处理相对湿度高的含尘气体或高温气体时，需采取防结露撒旦施，否则易产生粉尘黏结、堵塞管道的现象。湿式除尘器，用水作为净化介质。

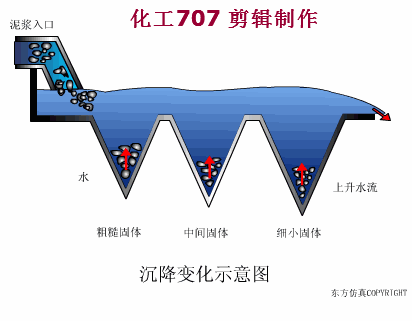

1. 重力除尘器

重力除尘器除尘原理是突然降低气流流速和改变流向，较大颗粒的灰尘在重力和惯性力作用下，与气分离，沉降到除尘器锥底部分。属于粗除尘。重力除尘器上部设遮断阀，电动卷扬开启，重力除尘器下部设排灰装置。重力除尘器是借助于粉尘的重力沉降，将粉尘从气体中分离出来的设备。粉尘靠重力沉降的过程是烟气从水平方向进入重力沉降设备，在重力的作用下，粉尘粒子逐渐沉降下来，而气体沿水平方向继续前进，从而达到除尘的目的。

原理：利用粉尘与气体的比重不同的原理，使扬尘靠本身的重力从气体中自然沉降下来的净化设备，通常称为沉降室。它是一种结构简单、体积大、阻力小、易维护、效率低的比较原始的净化设备，只能用于粗净化。
重力降尘室的工作流程：含尘气体从一侧以水平方向的均匀速度V进入沉降室，尘粒以沉降速度V0独立沉降，运行t时间后，使尘粒沉降于室底。净化后的气体，从另一侧出口排出。

2. 惯性除尘器

惯性除尘器也叫惰性除尘器。是使含尘气体与挡板撞击或者急剧改变气流方向，利用惯性力分离并捕集粉尘的除尘设备。惯性除尘器亦称惰性除尘器。由于运动气流中尘粒与气体具有不同的惯性力，含尘气体急转弯或者与某种障碍物碰撞时，尘粒的运动轨迹将分离出来使气体得以净化的设备称为惯性除尘器或惰性除尘器。

惯性除尘器分为碰撞式和回转式两种。前者是沿气流方向装设一道或多道挡板，含尘气体碰撞到挡板上使尘粒从气体中分离出来。显然，气体在撞到挡板之前速度越高，碰撞后越低，则携带的粉尘越少，除尘效率越高。后者是使含尘气体多次改变方向，在转向过程中把粉尘分离出来。气体转向的曲率半径越小。转向速度越多，则除尘效率越高。

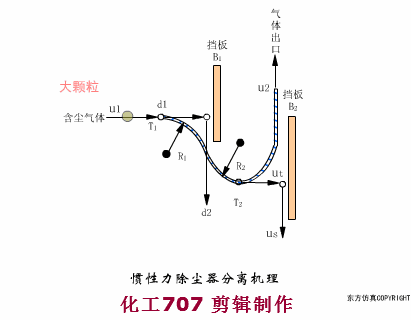

工作原理：利用粉尘与气体在运动中惯性力的不同，将粉尘从气体中分离出来。一般都是在含尘气流的前方设置某种形式的障碍物，使气流的方向急剧改变。此时粉尘由于惯性力比气体大得多，尘粒便脱离气流而被分离出来，得到净化的气体在急剧改变方向后排出。

这种设备结构简单，阻力较小，但除尘效率不高，这一类设备适用于大颗粒（20μm以上）的干性颗粒。

◆ ◆ ◆
类型

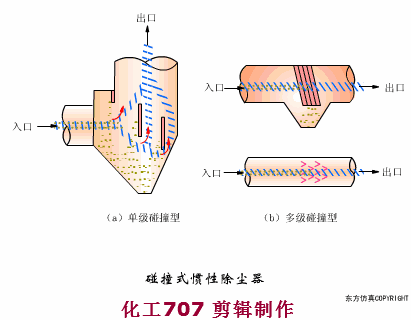

1 碰撞式

碰撞式惯性除尘器的特点是：用一个或几个挡板阻挡气流直线前进，在气流快速转向时，粉尘颗粒在惯性力作用下从气流中分离出来;碰撞式惯性除尘器对气流的阻力较小，但除尘效率也较低;与重力除尘器不同，碰撞式惯性除尘器要求较高的气流速度，约18~20m/s，气流基本上处于紊流状态。

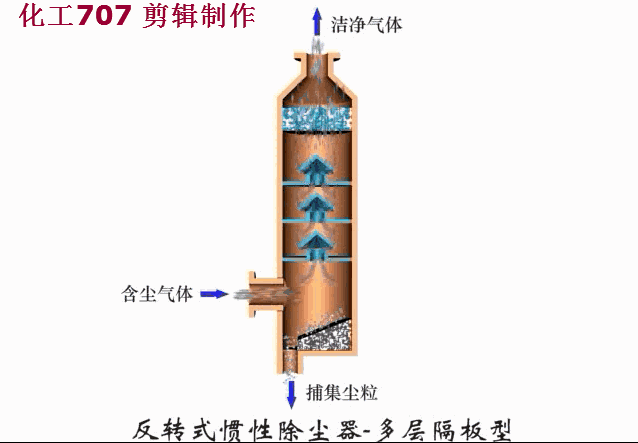

2 回流式

回流式惯性除尘器的特点是：把进气流用挡板分割成小股气流。为了使任意一股气流都有相同的较小回转半径和较大回转角，可以采用各种百叶挡板结构。

百叶挡板能提高气流急剧转折前的速度，有效地提高分离效率。但速度不宜过高，否则会引起已捕集的颗粒粉尘的二次飞扬，所以一般都选用12-15m/s的气流速度。

百叶挡板的尺寸对分离效率也有一定影响，一般选用的挡板长度（沿气流方向）为20mm左右;挡板之间的距离约为3~6mm;挡板的安装斜角(与铅垂线夹角)为30°左右，使气流回转角为150°左右。

3 钟罩式

钟罩式惯性除尘器结构简单，阻力小，不需要引风机，并可直接安装在排气筒或风管上。但这种除尘器的除尘效率较底，一般仅为50%左右。

钟罩式除尘器主要是利用碰撞和气流急速转向，使部分尘粒产生重力沉降原理设计的。当含尘烟气由长烟管进入大截面的沉降室前，由于锥形隔烟罩的阻挡而急速改变流向，同时因为截面扩大烟气流速锐减，从而有部分烟尘受重力作用而沉降分离出来。分离出来的尘粒由沉降室下部排灰口排出。净化后的烟气由沉降室上部的烟管排入大气。

4 百叶沉降式

百叶沉降式除尘器适用于小型立式锅炉，可直接安装在钢板卷制的烟囱上，对于粗大尘粒其除尘效率一般可达60%左右。百叶窗式惯性除尘器由百叶窗式拦灰栅和旋风除尘器组成，其中的百叶窗式拦灰栅主要浓缩粉尘颗粒的作用，有圆锥形和“V”形两种形式。百叶窗式惯性除尘器也是利用气流突然改变方向，使颗粒粉尘在惯性力作用下与气体分离。当含尘气体进入百叶窗式拦灰栏1后，绝大部分气体通过拦灰栅叶片间的缝隙进入管道，并排入大气。这部分气体因突然改变方向，而与颗粒粉尘分离，得到了净化。颗粒粉尘由于惯性作用仍按原方向向前移动。绕过拦灰栅得到净化的气体一般占总气体量的90%，另含有浓缩了颗粒粉尘的10%气体进入粗粒去除室3，依靠惯性作用去除，然后再进入旋风除尘器与去除细微的粉尘（如果排气量不大或排尘浓度不高，也可以取消粗粒去除室，使气体直接进入旋风除尘器除尘）被处理的10%气体可通过风机2使其回到拦灰栅内，也可直接排入大气。

3.旋风分离器

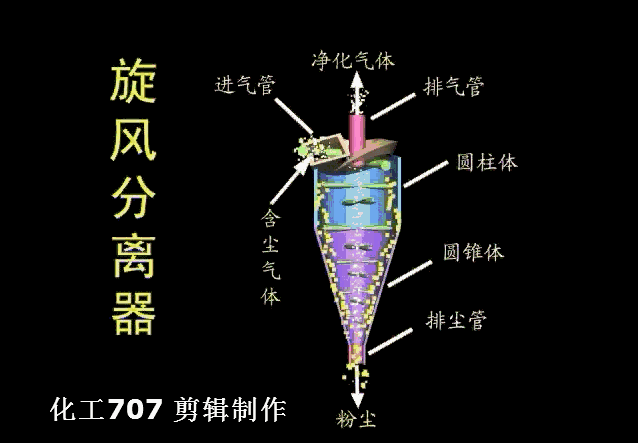

工作原理:旋风除尘器的工作原理如下图所示，含尘气体从入口导入除尘器的外壳和排气管之间，形成旋转向下的外旋流。悬浮于外旋流的粉尘在离心力的作用下移向器壁，并随外旋流转到除尘器下部，由排尘孔排出。净化后的气体形成上升的内旋流并经过排气管排出。

应用范围及特点：旋风除尘器适用于净化大于5~10微米的非粘性、非纤维的干燥粉尘。它是一种结构简单、操作方便、耐高温、设备费用和阻力较低（80~160毫米水柱）的净化设备，旋风除尘器在净化设备中应用得最为广泛。

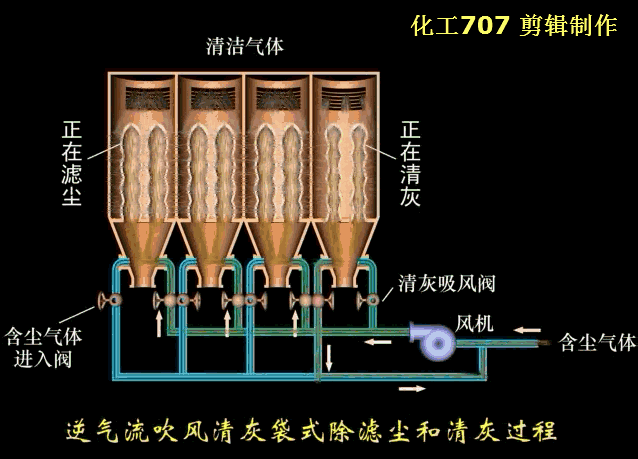

4. 布袋除尘器

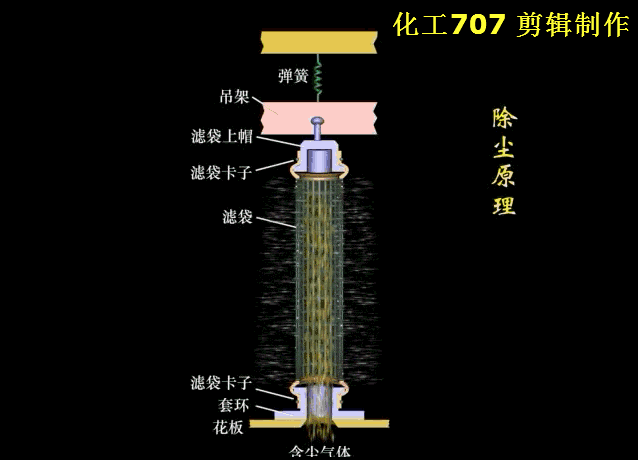

工作原理：

1.重力沉降作用——含尘气体进入布袋除尘器时，颗粒大、比重大的粉尘，在重力作用下沉降下来，这和沉降室的作用完全相同。

2.筛滤作用——当粉尘的颗粒直径较滤料的纤维间的空隙或滤料上粉尘间的间隙大时，粉尘在气流通过时即被阻留下来，此即称为筛滤作用。当滤料上积存粉尘增多时，这种作用就比较显著起来。

3. 惯性力作用——气流通过滤料时，可绕纤维而过，而较大的粉尘颗粒zai惯性力的作用下，仍按原方向运动，遂与滤料相撞而被捕获。

4.热运动作用——质轻体小的粉尘(1微米以下)，随气流运动，非常接近于气流流线，能绕过纤维。但它们在受到作热运动(即布朗运动)的气体分子的碰撞之后，便改变原来的运动方向，这就增加了粉尘与纤维的接触机会，使粉尘能够被捕获。当滤料纤维直径越细，空隙率越小、其捕获率就越高，所以越有利于除尘。

袋式除尘器很久以前就已广泛应用于各个工业部门中，用以捕集非粘结非纤维性的工业粉尘和挥发物，捕获粉尘微粒可达0.1微米。但是，当用它处理含有水蒸汽的气体时，应避免出现结露问题。袋式除尘器具有很高的净化效率，就是捕集细微的粉尘效率也可达99％以上，而且其效率比高。

5. 静电除尘器

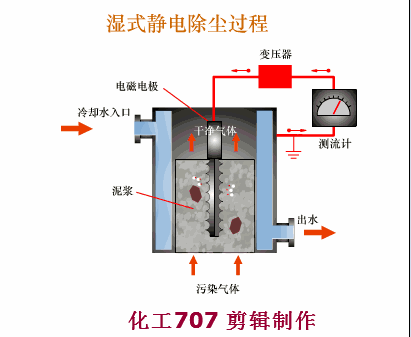

静电除尘器的工作原理：含有粉尘颗粒的气体，在接有高压直流电源的阴极线(又称电晕极)和接地的阳极板之间所形成的高压电场通过时，由于阴极发生电晕放电、气体被电离，此时，带负电的气体离子，在电场力的作用下，向阳板运动，在运动中与粉尘颗粒相碰，则使尘粒荷以负电，荷电后的尘粒在电场力的作用下，亦向阳极运动，到达阳极后，放出所带的电子，尘粒则沉积于阳极板上，而得到净化的气体排出防尘器外。

运用范围水泥、化肥、等行业各种磨机，破碎点下料口，包装机及烘干机和各种相相似的分散源处置。

6、防爆除尘器

由于铝粉爆炸性粉尘在一定的浓度下，在遇到火花或静电的状况下很有可能发作爆炸或熄灭。

由于铝粉爆炸，最关键的要素是铝粉浓度，控制铝粉爆炸最有效的方法，就是控制铝粉的浓度。而该设备控制铝粉浓度的工具是除尘器，只需抛丸机除尘器的工作状态良好，除尘效果好，整个抛丸清算机设备的铝粉浓度就不会升高。因而保证除尘用具良好的除尘效果，是该设备能否正常运转的关键。除尘效果的优劣主要取决于过滤资料，当过滤资料梗塞时除尘效果就会大大降低。当过滤资料的通风及过滤状况良好时，除尘器的静压室和动压室的压差会稳定在一个固定的范围内，因而控制除尘器的压差是控制除尘器工作状态的最有效的方法。基于此点，迪砂公司创造了防爆的除尘器，主要做法是将压差控制仪，装置在抛丸清算机除尘器左近没有震动的中央，当抛丸机除尘器工作一段时间梗塞时，该仪器所检测的压差值就会发作变化，当检测值超出设定上下限时，压差控制仪就会控制除尘器的滤袋的清洁机构工作，如震打或反吹机构将除尘器滤材外表的灰尘去除，以保证除尘用具有良好的工作状态。当自动清洁仍不能满足请求时，压差控制仪会控制报警器报警，并控制设备自动关闭，以防不测。

7、电除尘器

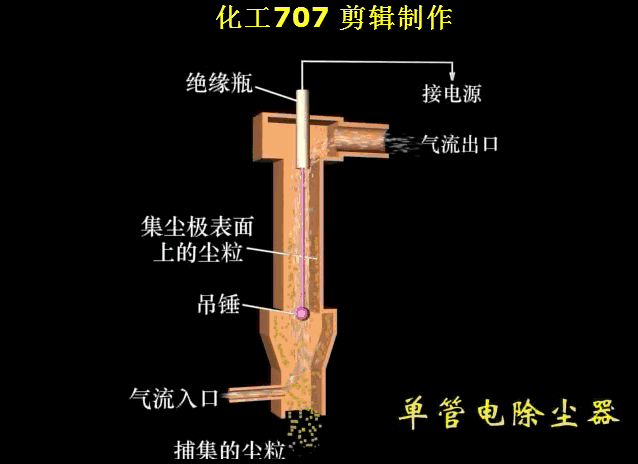

电除尘器树立在电除尘器和尘源控制办法的根底之上，是处理小分散扬尘点除尘的新途径。它应用消费设备的排风管或密闭罩作为极板，在罩或管内安设放电极，接上高压电源而构成电场。含尘气体经过电场时，粉尘在电场力作用下汇集在罩或管壁上，净化后的气体经过排风管排出。清灰靠人工振打或自重零落。特别适合于破碎、筛分车间和烧结输料皮带等分散扬尘点以及矿井巷道、小型锅炉的烟尘净化。简易式电除尘器虽然方式较多，但归结起来有罩式、管式和敞开式三种。

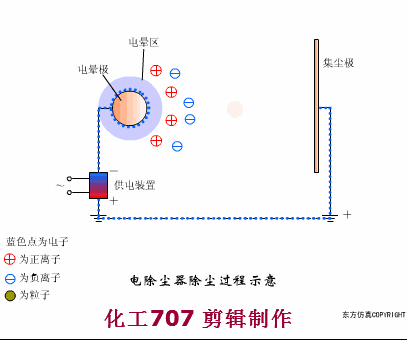

电除尘器除尘过程
根据目前国内常见的电除尘器型式可概略地分为以下几类：按气流方向分为立式和卧式，按沉淀极极型式分为板式和管式，按沉淀极板上粉尘的清除方法分为干式湿式等。
